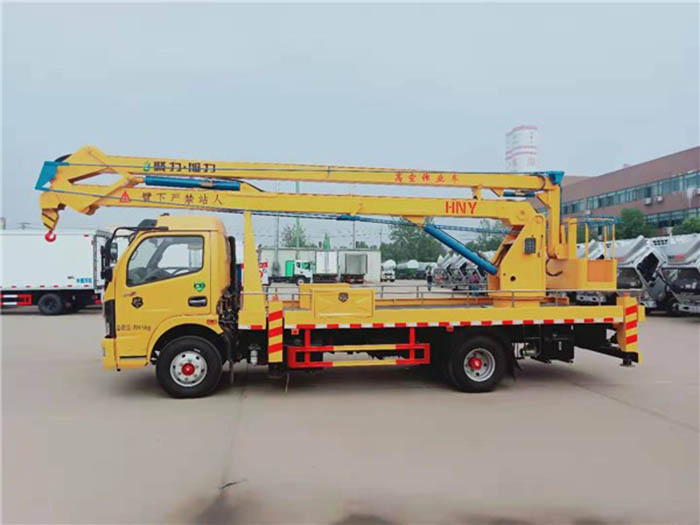

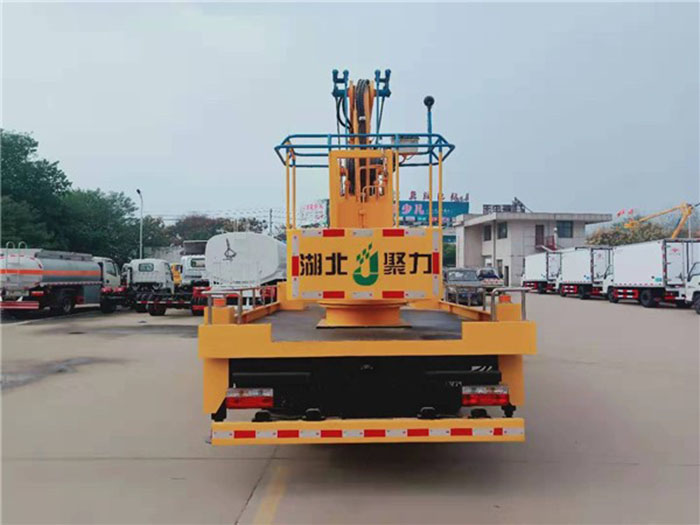

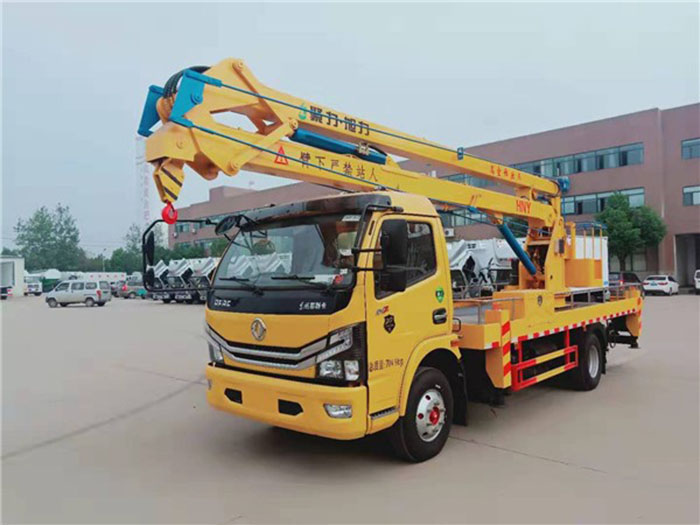

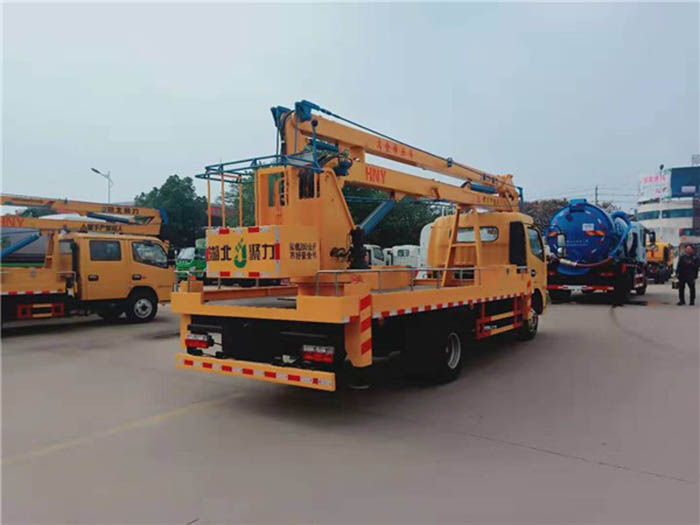

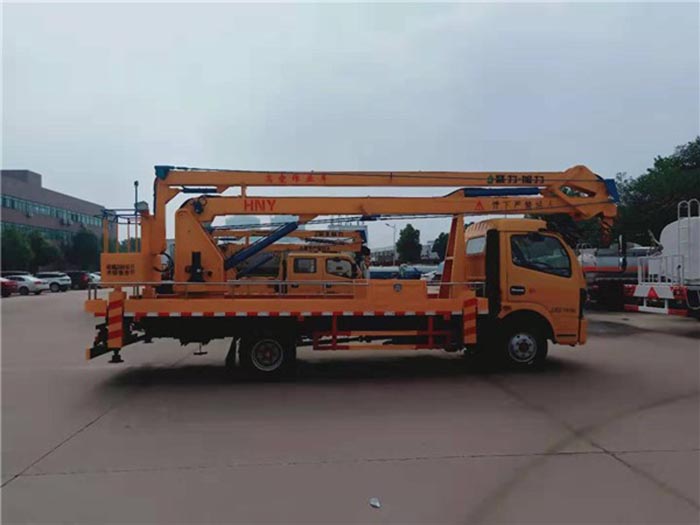

該車采用東風3800mm軸距底盤，型号：EQ1095SJ8CD2帶空調、方向助力，
由東風公司提供玉柴140馬力發動機，輪胎型号為7.50-16鋼絲胎。
主要特點：
1、臂架采用高強度鋼闆HQ60/5.0，折彎焊接成型，受力大，強度高；
2、H型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能适應多種工況；
3、轉台雙向360°回轉，采用了齒輪傳動式減速機構；（具有自潤滑和自鎖功能）
4、上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；
5、下車與上車互鎖，操作安全、可靠；
6、上車操作通過節流閥實現無極調速；
7、吊籃采用外置拉杆機械式調平，更加穩定和可靠；
8、轉台和吊籃設有啓動和熄火開關，操作方便，節省燃油；
1、高空作業車工作用途
通過工作臂的折疊、變幅、回轉将作業人員和作業工具送到指定的高空作業位置進行高空作業。
2. 适用标準
供貨方應使用**新頒布執行的**标準、行業标準，在用戶方同意時可以使用其他性能更高的标準。行業标準中已對産品質量做出規定的條款，供貨方所提供的産品性能應達到**标準。當以上标準中的條款與本技(jì )術條件發生偏差時，應以本技(jì )術條件為準。
3、使用環境條件
1)海拔高度： ≤1000米
2)環境溫度： -5℃ ～ +40℃
3)相對濕度： ≤95%（25℃）
4)抗震能力： 地面水平加速度 0.3g
地面垂直加速度 0.15g
同時作用持續三個正弦波
安全系數 1.67
5)**大日溫差： 15℃
6)日照強度(風速0.5m/s時)：0.1W/cm2
7)**大風速： ≤ 10.7m/s1）
4、 主要技(jì )術參數
車輛型号 | HNY5070JGKE6 | |||||||
主要技(jì )術參數 | 底盤型号 | 長×寬×高 | 後懸 | 總質量（Kg） | 軸距 | 發動機排放 | ||
EQ1095SJ8CD2 | 8400×2340×3320 | 2470 | 7045 | 3800 | 國Ⅵ | |||
上裝基本配置 | 臂架 | 臂架形式 | 三節折臂 | |||||
材料 | HQ60/5mm | |||||||
臂架截面 | 四邊形 | |||||||
起伏角度 | 0°-70°(相對水平面) | |||||||
作業工況 | **大作業高度 | 18m | ||||||
**大作業高度時作業幅度 | 1.6m | |||||||
**大作業幅度 | 7.5m | |||||||
**大作業幅度時作業高度 | 10.4m | |||||||
回轉 | 雙向360°連續回轉 | |||||||
吊臂 | **大起吊質量 | 900Kg | ||||||
伸縮起重臂 | 無伸縮 | |||||||
**大起吊高度 | 8.3m | |||||||
**大起吊幅度 | 6.7m | |||||||
起升機構 | IQKN1B6Y；單繩拉力800 Kg | |||||||
鋼絲繩 | （40m）Φ8 | |||||||
吊鈎 | 1T | |||||||
支腿 | 支腿型式 | 前後H型 | ||||||
支腿材料 | 型材Q345B/5mm | |||||||
支腿跨距 | 縱向：4650（4160），橫向：3900 | |||||||
液壓鎖 | 四個支腿都帶雙向液壓鎖 | |||||||
支腿頻閃燈 | 四隻 | |||||||
車廂 | 材料 | 優質碳鋼及型材，鋪3㎜防滑花紋鋼闆 | ||||||
工具箱 | 1000*350*400；模具沖壓門，帶不鏽鋼門鎖 | |||||||
圍欄 | Φ20不鏽鋼管 | |||||||
踏步 | 駕駛室左側帶上下踏步 | |||||||
側、後防護 | 優質碳鋼冷彎型材；強度高 | |||||||
輪罩 | 模具成型，美觀，強度高 | |||||||
轉台 | 立臂 | 低合金鋼闆拼焊組成 | ||||||
回轉支承 | 單排四點接觸球式帶外齒，QWD710.20A | |||||||
減速機 | 齒輪傳動式，IHKN3B6Y | |||||||
馬達 | BMT-310 | |||||||
吊籃 | 額定載荷 | ≤200Kg | ||||||
尺寸 | 長X寬X高：1080X620X1150 | |||||||
調平形式 | 外置拉杆機械調平 | |||||||
保險帶 | 一副 | |||||||
調平裝置 | 機械調平，拉杆外置 | |||||||
液壓系統 | 液壓油箱 | 80L；帶液位表 | ||||||
齒輪泵 | 定量泵，流量25ml/r | |||||||
工作壓力 | 帶壓力表；16MPa | |||||||
液壓閥組 | 集成電磁閥組 | |||||||
油缸 | 11隻；帶雙向平衡閥或液壓鎖進行鎖止，保證安全 | |||||||
操作系統 | 支腿 | 手動操作，各支腿可單獨可調，上下車互鎖 | ||||||
操作方式 | 手動和電動結合 | |||||||
臂架動作 | 轉台和吊籃電動雙位操作 | |||||||
發動機啓動、熄火 | 轉台和吊籃雙位操作 | |||||||
發動機油門 | 手動拉線 | |||||||
油漆 | 知名品牌油漆；顔色光滑，線條美觀； | |||||||
标識及标牌 | 清晰、醒目、**不褪色 | |||||||
5、作業範圍圖

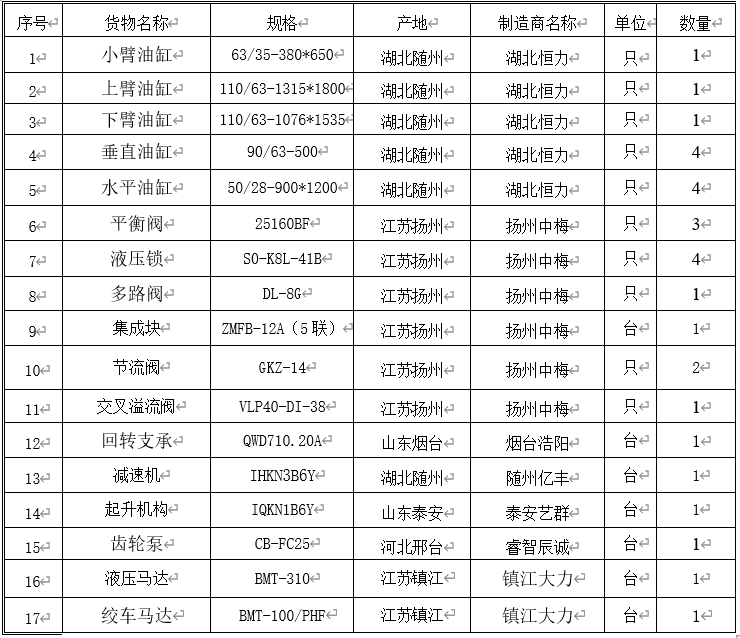

6、主要液壓元件清單
